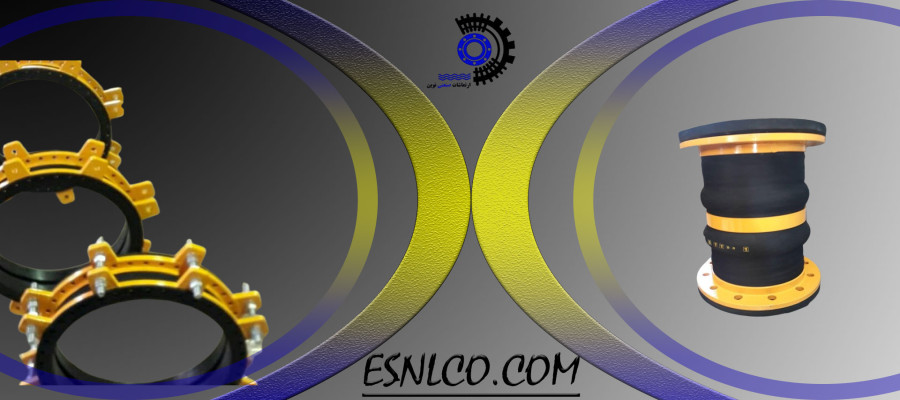

بهترین اکسپنشن جوینت لاستیکی | استاندارد DIN و ANSI
در سیستمهای تاسیساتی صنعتی مانند چیلرها، پمپها و خطوط انتقال سیالات، اکسپنشن جوینت لاستیکی نقش حیاتی در مهار ارتعاش، جبران انبساط حرارتی، و افزایش عمر تجهیزات دارد. شناخت نوع مناسب این اتصال لاستیکی میتواند تفاوت بزرگی در عملکرد و دوام کل سیستم ایجاد کند.
اکسپنشن جوینت لاستیکی چیست و چگونه عمل میکند؟
اکسپنشن جوینت لاستیکی یا Rubber Expansion Joint یک اتصال انعطافپذیر از لاستیک تقویتشده با الیاف و فلنجهای فلزی است که بین دو بخش از خط لوله نصب میشود. وظیفه آن جذب ارتعاشات ناشی از پمپها، تغییرات دمایی و فشارهای لحظهای است.
این لرزهگیرها معمولاً از ترکیب لاستیک EPDM، NBR یا Neoprene ساخته میشوند تا مقاومت مطلوبی در برابر حرارت و خوردگی ارائه دهند.
چرا در سیستمهای تأسیساتی از اکسپنشن جوینت لاستیکی استفاده میشود؟
سیستمهای تأسیساتی معمولاً شامل پمپها، خطوط آب گرم و سرد، بویلر و چیلر هستند که همگی منبع ارتعاش و شوک حرارتی به حساب میآیند.
نصب اکسپنشن جوینت لاستیکی مزایای زیر را به همراه دارد:
- کاهش نویز و لرزش خطوط لوله
- جلوگیری از ترک یا شکستگی اتصالات فلزی
- جبران حرکات محوری و عرضی لولهها
- افزایش عمر فیتینگها و پمپها
انواع اکسپنشن جوینت لاستیکی موجود در بازار
1. اکسپنشن جوینت لاستیکی تککاره (Single Sphere)
مدل اقتصادی با قابلیت جذب ارتعاش در یک جهت. مناسب برای فشارهای پایین و سیستمهای HVAC.
2. اکسپنشن جوینت لاستیکی دوبل (Double Sphere)
مدلی با دو بلادر لاستیکی که انعطاف و جذب حرکات را دو برابر میکند. گزینهای محبوب در تأسیسات پرفشار صنعتی.
3. اکسپنشن جوینت فلنجدار مقاوم در برابر دما
مدل مخصوص خطوط بخار و سیالات داغ، با تقویت پارچه نایلونی و فلنج فولادی گالوانیزه.
4. اکسپنشن جوینت لاستیکی بلادری (Bladder Type)
نسخهی پیشرفتهتر برای سیستمهای حساس، با ساختار داخلی دیافراگمی که از تماس مستقیم سیال و لاستیک جلوگیری میکند.
بهترین متریال برای اکسپنشن جوینت سیستمهای تاسیساتی
| سایز (DN) | فشار کاری (Bar) | دمای کاری (°C) | جنس لاستیک (Rubber Type) | نوع فلنج (Flange Type) |
|---|---|---|---|---|
| DN25 | 16 | -20 تا +120 | EPDM تقویتشده | فولادی گالوانیزه |
| DN50 | 16 | -20 تا +120 | NBR ضد روغن | فولادی کربنی |
| DN80 | 16 | -20 تا +120 | Neoprene مقاوم در برابر UV | استیل ضدزنگ 304 |
| DN100 | 16 | -20 تا +140 | EPDM صنعتی ویژه چیلر | فولادی گالوانیزه |
| DN150 | 16 | -20 تا +120 | NBR تقویتشده با نایلون | کربن استیل سنگین |
| DN200 | 10 | -20 تا +100 | EPDM چندلایه | استیل ضدزنگ 316 |
| DN250 | 10 | -20 تا +90 | Neoprene مقاوم به فشار | فولادی کربنی ضخیم |
| DN300 | 6 | -20 تا +80 | EPDM با دیافراگم داخلی | فولادی گالوانیزه تقویتشده |
| DN400 | 6 | -20 تا +80 | EPDM ویژه خطوط بخار سبک | کربن استیل سنگین |
| DN500 | 6 | -20 تا +100 | EPDM / PTFE Lined | استیل ضدزنگ 316 |
| DN600 | 6 | -20 تا +120 | EPDM خاص بخار صنعتی | فولادی گالوانیزه سوراخدار |
برای چیلرها و سیستمهای گرمایش مرکزی EPDM تقویتشده با نایلون بهترین انتخاب است.
مشخصات فنی اکسپنشن جوینت لاستیکی استاندارد ESNL
شرکت ارتعاشات صنعتی نوین لوتوس (ESNL) تولیدکننده انواع لرزهگیر و اکسپنشن جوینت لاستیکی در سایزهای DN25 تا DN600 مطابق استانداردهای DIN 4809 وANSI B16.5 است.
ویژگیهای فنی محصولات ESNL:
- فشار کاری تا 16 بار (PN16)
- تحمل دمایی تا 120°C
- بدنه لاستیکی چندلایه (EPDM / NBR)
- فلنج فولادی کربنی گالوانیزه یا استیل
چگونه بهترین اکسپنشن جوینت لاستیکی را برای پروژه خود انتخاب کنیم؟
در انتخاب مدل مناسب باید این سه پارامتر را بررسی کرد:
1. فشار کاری و دمای سیال
– اگر سیستم آب گرم یا بخار سبک دارد، مدل EPDM دوبل مناسبتر است.
2. میزان ارتعاش و جابهجایی محوری
– برای پمپها یا موتورخانههای بزرگ مدل Double Sphere کارایی بهتری دارد.
3. فضای نصب و نوع فلنج اتصال
– در محیطهای محدود یا لولهکشیهای افقی، از مدل فلنجدار کوتاه استفاده کنید.
نکات اجرایی نصب اکسپنشن جوینت در سیستمهای تأسیساتی
- دو سمت اتصال باید تراز کامل داشته باشند.
- از استاپ لیمیت (Limit Rod) برای مهار حرکت بیشتر از حد مجاز استفاده شود.
- محصول نباید در وضعیت فشرده یا کشیده نصب گردد؛ باید در حالت طبیعی خود باشد.
- پس از نصب، پیچهای فلنج باید به کارهای گشتاورسنجی شده بسته شوند.
خدمات و مشاوره تخصصی ESNL
ESNL به عنوان تولیدکننده معتبر لرزهگیر و اکسپنشن جوینت در ایران، امکان طراحی سفارشی، لاینر ضدخورندگی و پوشش خارجی مقاوم در برابر UV را فراهم میکند.
کارشناسان این مجموعه آمادهاند تا بر اساس دمای کاری، نوع سیال و فشار پروژه، بهترین گزینه از میان محصولات لاستیکی یا فلزی را پیشنهاد دهند.
نتیجهگیری
در سیستمهای تأسیساتی صنعتی، انتخاب اکسپنشن جوینت لاستیکی مناسب باعث کاهش هزینه تعمیرات، افزایش ایمنی و بهینهسازی عملکرد پمپها و لولهها میشود. برند ارتعاشات صنعتی نوین لوتوس (ESNL) با رعایت دقیق استانداردهای جهانی، یکی از گزینههای ایدهآل برای خرید و تجهیز سیستمهای تأسیساتی است.
جهت استعلام قیمت و دریافت مشاوره تخصصی واتساپ با کارشناسان ESNL در تماس باشید.
